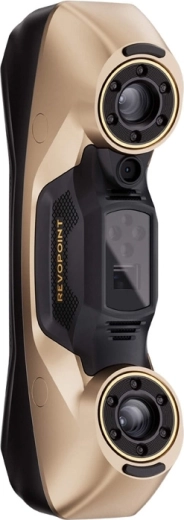

Revopoint MetroY Ultra (CMM Edition) è uno scanner 3D industriale avanzato che combina luce blu, laser multi-linea e luce strutturata per una scansione rapida e molto precisa – con accuratezza fino a 0,015 mm, velocità fino a 90 FPS e trasferimento dati in tempo reale tramite Wi‑Fi 6. Grazie ai software Revo Metro e Revo Measure ottieni un workflow completo dalla scansione alle misurazioni metrologiche e al controllo qualità.
Precisione industriale e alta densità dei dati
La combinazione di luce blu, laser multi-linea e luce strutturata consente una cattura estremamente accurata con precisione fino a 0,015 mm e una distanza tra i punti fino a 0,05 mm – ideale per il controllo dimensionale e la digitalizzazione dettagliata dei componenti.
Scansione rapida in condizioni impegnative
Esegui scansioni fino a 90 FPS e cattura milioni di punti al secondo. La modalità laser multi-linea consente di lavorare anche con illuminazione fino a 100 000 lux, quindi lo scanner è adatto anche ad ambienti industriali e a utilizzi fuori dal laboratorio.

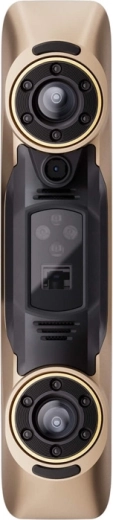

CMM Edition: verifica dell’accuratezza e misurazioni metrologiche
L’edizione CMM aggiunge funzioni per la verifica dell’accuratezza tramite piastra a sfere e successive misurazioni, analisi e report nel software Revo Measure (algoritmi certificati PTB). Ideale per controllo qualità professionale e documentazione dei risultati.
Revopoint MetroY Ultra CMM Edition è progettato per situazioni in cui contano dati precisi: reverse engineering, prototipazione rapida, produzione e controllo qualità professionale. Lo scanner gestisce la cattura anche in condizioni di luce più complesse (fino a 100 000 lux) e, grazie all’elevata densità di punti, crea modelli 3D dettagliati in modo rapido e coerente.
L’edizione CMM amplia il dispositivo con funzioni metrologiche – consente una rapida verifica dell’accuratezza direttamente sul posto di lavoro tramite piastra di calibrazione a sfere e un collegamento fluido alle misurazioni nell’ambiente Revo Measure (algoritmi certificati PTB). Il funzionamento wireless tramite Wi‑Fi 6 facilita inoltre il lavoro in team e in produzione.
Vantaggi principali:
- Accuratezza della singola acquisizione fino a 0,015 mm e accuratezza volumetrica 0,015 mm + 0,04 mm × L (m)
- Scansione rapida fino a 90 FPS e fino a 3 000 000 punti/s (laser), fino a 7 000 000 punti/s (luce strutturata)
- 5 modalità di scansione per velocità, dettaglio e fori profondi + luce strutturata full‑field
- Wi‑Fi 6 per trasferimento dati in tempo reale e collaborazione comoda
- Ricca dotazione di accessori inclusi piatto rotante, piastre di calibrazione e licenza Revo Measure di 1 anno
Specifiche
- Produttore
- Revopoint
- Modello
- MetroY Ultra
- Accuratezza della singola acquisizione (variante)
- fino a 0,01 mm
- Accuratezza della singola acquisizione
- fino a 0,015 mm
- Accuratezza volumetrica
- 0,015 mm + 0,04 mm × L (m), dove L è la lunghezza dell’oggetto
- Distanza tra i punti
- fino a 0,05 mm
- Distanza di lavoro
- 200–400 mm
- Area di una singola scansione alla distanza minima
- 152 × 138 mm a 200 mm
- Area di una singola scansione alla distanza massima
- 332 × 276 mm a 400 mm
- Volume minimo di scansione
- 10 × 10 × 10 mm
- Volume massimo di scansione
- 2 × 2 × 2 m
- Velocità di scansione
- GPU NVIDIA: fino a 90 fotogrammi al secondo
CPU: fino a 60 fotogrammi al secondo - Velocità di acquisizione dei punti
- Scansione multi-linea: 3 000 000 punti/s
Scansione a luce strutturata: 7 000 000 punti/s - Risoluzione della camera RGB
- 2 MP
- Processore
- ARM quad-core, 2,0 GHz
- Scansione all’aperto
- Sì (la modalità laser multi-linea consente il funzionamento in condizioni di luce fino a 100 000 lux)
- Sorgente luminosa 3D
- 34 linee incrociate blu
15 linee parallele blu
1 linea blu per fori profondi
Luce strutturata blu a 62 righe full‑field - Illuminazione
- 12 LED blu
- Peso dello scanner
- 450 g
- Dimensioni (L × P × A)
- 211 × 94 × 47 mm
